Звукоизолирующая панельная система ЗИПС-Z4 c функцией выравнивания поверхности, применяется при строительстве и реконструкции зданий любого типа для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий. Предельная неровность поверхности, доступная для выравнивания системой ЗИПС-Z4 составляет 50 мм.
Конструкция сэндвич-панелей ЗИПС-Z4 запатентована в России и странах СНГ.

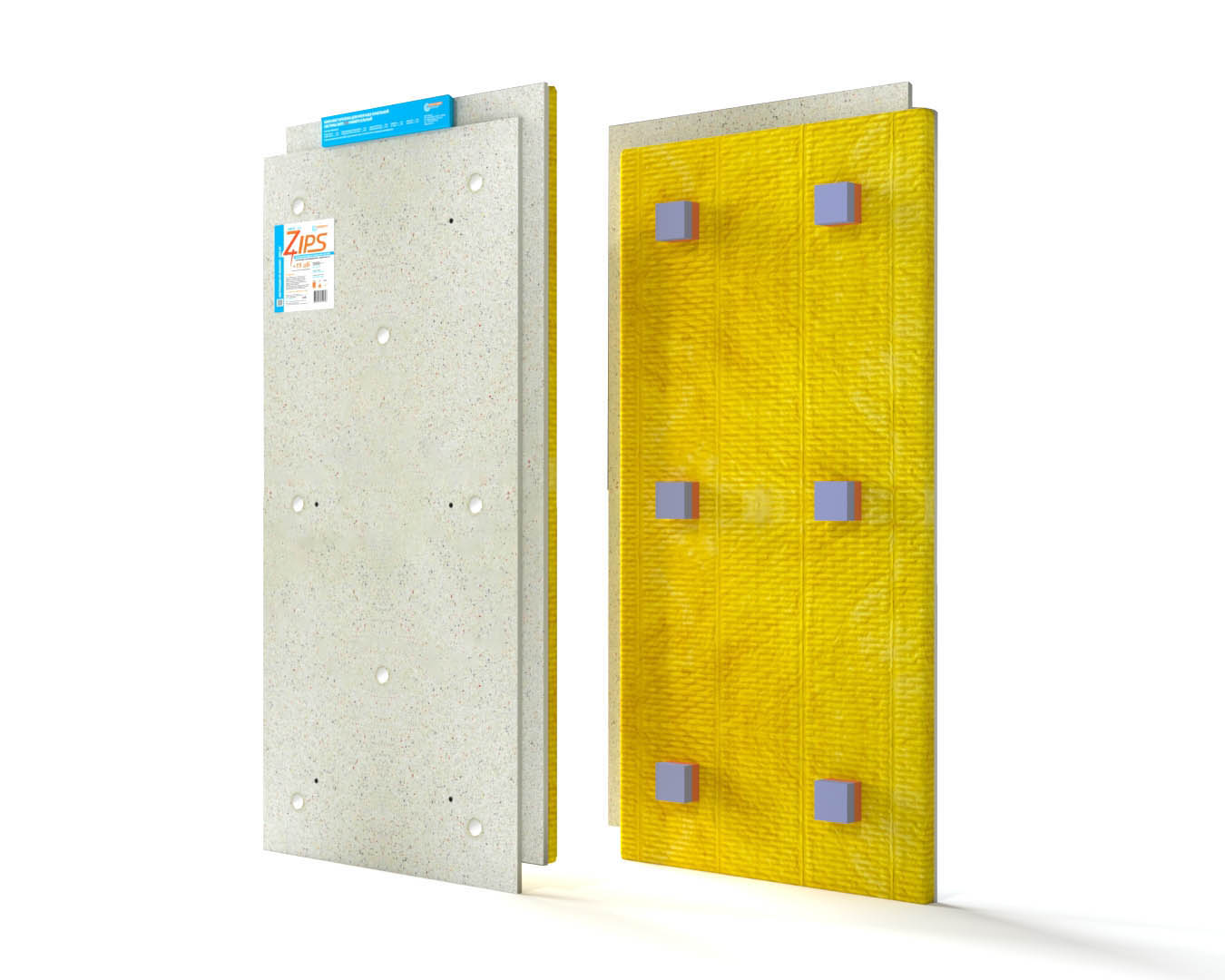

Звукоизолирующая панельная система ЗИПС-Z4 состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Z4 представляет собой комбинацию слоев гипсоволокнистых листов и штапельного стекловолокна. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.
Для опоры на стену или перекрытие в панели используются шесть опорных элементов из материала Sylomer, с помощью которых можно регулировать относ панели от поверхности до 20 мм, а с применением дополнительных самоклеющихся ST-опор – до 50 мм.
В исходном состоянии данные опоры выступают более чем на 5 мм над плоскостью сэндвич-панели, но при монтаже на ровную поверхность они поджимаются, и минимальная толщина системы вместе с финишным слоем гипсокартона составляет 55 мм.
Хранение и транспортировка:Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания. При транспортировке все регулируемые узлы панелей должны быть выведены в состояние "минимального относа от поверхности".
Технология монтажа:Панельная система ЗИПС-Z4 монтируется в строгом соответствии с Инструкцией по монтажу.
Изоляция воздушного шума:| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
|
стена из керамического кирпича 120 мм (Rw = 50 дБ) |
36,3 | 36,6 | 37,2 | 38,7 | 39,4 | 40,9 | 43,6 | 46,0 |
| стена из керамического кирпича 120 мм + ЗИПС-Z4 55 мм + AKU-line 12,5 мм (Rw = 63дБ) | 39,3 | 42,1 | 45,8 | 48,4 | 51,5 | 55,5 | 59,0 | 61,8 |
| Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| стена из керамического кирпича 120 мм (Rw = 50 дБ) | 47,3 | 47,6 | 50,8 | 52,5 | 55,4 | 56,4 | 57,7 | 59,6 |
| стена из керамического кирпича 120 мм + ЗИПС-Z4 42,5 мм + AKU-line 12,5 мм (Rw = 63дБ) | 64,9 | 69,9 | 72,9 | 75,3 | 77,5 | 77,7 | 77,5 | 76,0 |
Класс пожарной опасности - КМ1. (сертификат соответствия №С-RU.Пб97.В.01125)
