ЗИПС-III-Ультра, сэндвич-панель с комплектом крепежа
Рабочий размер (без площади гребней) панелей, мм
Толщина сэндвич-панели, мм
Толщина системы с финишным слоем ГКЛ, мм
Вес панели, кг
Поверхностная плотность, кг/м2
Характеристики
Рабочий размер (без площади гребней) панелей, мм
1200х600
Толщина сэндвич-панели, мм
42,5
Толщина системы с финишным слоем ГКЛ, мм
55
Вес панели, кг
19
Поверхностная плотность системы, кг/м2
38
Рабочий размер (без площади гребней) панелей, мм
1200х600
Толщина сэндвич-панели, мм
42,5
Толщина системы с финишным слоем ГКЛ, мм
55
Вес панели, кг
19
Поверхностная плотность системы, кг/м2
38
Индекс дополнительной изоляции воздушного шума
ΔRw = 11 – 13 дБ
Поверхностная плотность, кг/м2
38
Коэффициент
1,388
Страна производитель
Россия
Бренд
ACOUSTIC GROUP
Самая эффективная в соотношении «толщина/результат» конструкция для дополнительной звукоизоляции стен и потолков.
Система для дополнительной звукоизоляции стен и перекрытий. Эффективна в отношении большинства бытовых шумов: речь, плач, лай собак, теле-радио аппаратура средней мощности, бытовой ударный шум. Рабочий диапазон системы от 100 Гц.
Состав

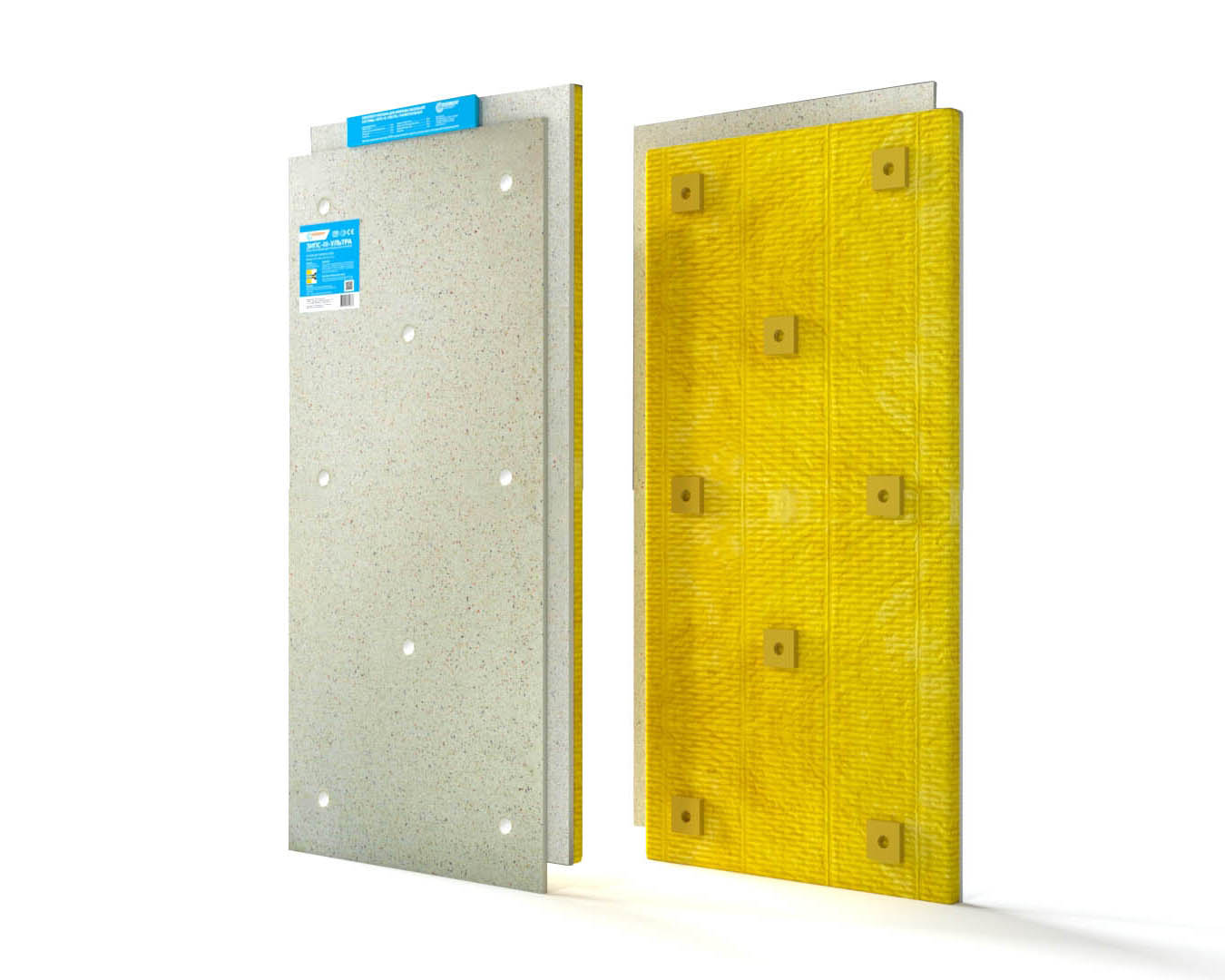

Панельная звукоизолирующая система ЗИПС-III-Ультра состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Ультра представляет собой комбинацию слоя ГВЛ и штапельного стекловолокна. Для опоры на стену или перекрытие в конструкции применяются восемь специальных виброизоляторов из материала Sylomer. В свободном состоянии данные опоры выступают более чем на 10 мм над плоскостью сэндвич-панели, но при монтаже они поджимаются и общая толщина системы вместе с финишным слоем гипсокартона равна 55 мм. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.
Хранение
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.
Технология монтажа
Панельная система ЗИПС-III-Ультра монтируется в строгом соответствии с Инструкцией по монтажу.
AR-Модель
Для ЗИПС-III-Ультра разработана AR-модель.
Изоляция воздушного шума
Частота, Гц 100 125 160 200 250 315 400 500
значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ 2,0 7,0 5,0 11,0 11,0 11,0 14,0 14,0
суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ 37,9 44,7 44,0 50,6 52,5 55,1 58,4 59,6
Частота, Гц 630 800 1000 1250 1600 2000 2500 3150
значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ 19,0 20,0 21,0 23,0 23,0 21,0 21,0 17,0
суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ 65,7 69,0 72,4 75,9 77,3 78,0 78,0 75,0
Индекс дополнительной изоляции воздушного шума ΔRw = 11 – 13 дБ
